久久久国产福利精品视频_一级做a爰片性色毛片视频有_无敌神马电影在线高清_一级做a爰片免费的_91亚洲精品国偷拍自产在_巨胸喷奶水视频WWW_久久婷婷国产综合尤物精品_美女黄网站18禁免费看夜情_亚洲a v无码专区首页_亚洲无码高清在线视频

袋式除塵行業(yè)是典型的政策驅(qū)動行業(yè)，在京津冀及周邊“2+26”城市執(zhí)行大氣污染物特別排放限值的時代背景下，特殊排放和超低排放已常態(tài)化，這給袋式除塵行業(yè)的發(fā)展帶來了新機遇。統(tǒng)計數(shù)據(jù)顯示，目前國產(chǎn)濾料已占國內(nèi)濾料市場份額的 90%，相關(guān)從業(yè)人員達 15 萬人以上，合計營業(yè)收入超過 70 億元，出口合同額約 4.2 億元。

近年來，我國的袋式除塵濾料行業(yè)在超細面層濾料、海島纖維濾料、聚四氟乙烯膜過濾材料、玻纖及其改性濾料、水刺濾料、復(fù)合纖維濾料等方面具有較大的創(chuàng)新和進展，不僅有一批典型的中大規(guī)模濾料骨干企業(yè)，還形成了遼寧撫順―營口濾料產(chǎn)業(yè)集群、江蘇阜寧濾料產(chǎn)業(yè)集群、浙江天臺濾料產(chǎn)業(yè)集群，為我國環(huán)保行業(yè)的發(fā)展起到堅實的支撐作用 [1、2]。

相比外資濾料生產(chǎn)企業(yè)，國產(chǎn)濾料的性能和質(zhì)量已有顯著提升，但不可回避的是，目前還存在一些問題，阻礙了行業(yè)的健康持續(xù)發(fā)展，主要是市場不規(guī)范、競爭依然嚴重、行業(yè)利潤偏低、盈利能力不足。同時，假冒偽劣現(xiàn)象依然存在，濾料質(zhì)量良莠不齊，行業(yè)門檻過低，這些都影響了袋式除塵行業(yè)的整體形象。因而制定濾料產(chǎn)品標準、引領(lǐng)與規(guī)范行業(yè)發(fā)展迫在眉睫。

《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）是中國環(huán)境保護產(chǎn)業(yè)協(xié)會根據(jù)行業(yè)及市場需求進行編制的，由東北大學(xué)、中材科技股份有限公司、廈門三維絲環(huán)保股份有限公司、南京際華三五二一環(huán)?？萍加邢薰?、撫順恒益科技濾材有限公司、安徽元琛環(huán)?？萍脊煞萦邢薰尽犴樚煊顬V材有限公司、浙江鴻盛環(huán)保科技集團有限公司等單位共同起草，經(jīng)過業(yè)內(nèi)專家反復(fù)商討和推敲而形成的行業(yè)團體標準 [3]。

2、意義與作用

2.1 標準編制的意義

眾所周知，工業(yè)煙塵排放是導(dǎo)致霧霾天氣頻發(fā)、影響大氣質(zhì)量的*重要原因。燃煤電廠、工業(yè)鍋爐、水泥爐窯、鋼鐵冶煉、垃圾焚燒、有色冶金、化工等作為嚴重的污染行業(yè)，十多年來一直大規(guī)模推廣使用袋式除塵技術(shù)，現(xiàn)場實踐證明，袋式除塵是控制煙塵，實現(xiàn)超低排放的*有效手段之一。

過濾材料是袋式除塵器的核心，其性能直接影響袋除塵技術(shù)的運用及發(fā)展。濾料自 20 世紀 70 年代開始在我國應(yīng)用，經(jīng)多年發(fā)展，目前已成為一個龐大的產(chǎn)業(yè)。由于環(huán)保壓力大、排放要求嚴、煙氣環(huán)境苛刻、現(xiàn)場管理粗獷等一系列原因，在給濾料行業(yè)帶來挑戰(zhàn)的同時，也促進了濾料技術(shù)的快速進步，品質(zhì)更迭、創(chuàng)新不斷，我國濾料已處于國際先進水平，甚至在一些方面已處于國際領(lǐng)先水平。這一狀況也需要在標準中體現(xiàn)出來。

燃煤電力、鋼鐵、水泥等行業(yè)在 21 世紀初的煙塵排放標準為 50mg/m3，在霧霾與大氣污染形勢的影響下，于 2010 年前后將排放標準提高到 30mg/m3，重點地區(qū)為 20mg/m3。目前有些地區(qū)正在提高到 10mg/m3甚至 5mg/m3。新的環(huán)保排放形勢，不僅對袋除塵濾料在效率和阻力等過濾性能上提出了更高的要求，而且對濾料所有的性能指標都提出了更高要求。對于特殊地區(qū)的環(huán)保排放而言，《袋式除塵技術(shù)要求》（GB/T 6719―2009）對濾料的要求已顯得略有不足，亟待對濾料的性能參數(shù)進行修訂與升級，以促進行業(yè)發(fā)展與技術(shù)進步。

2.2 標準編制的行業(yè)作用

目前，濾料行業(yè)競爭激烈，且濾料產(chǎn)品質(zhì)量參差不齊，產(chǎn)品的質(zhì)量及穩(wěn)定性尚需提高，再加上國內(nèi)特殊的市場機制，使得行業(yè)亟須通過建立團體標準來推進企業(yè)優(yōu)勝劣汰，以促進行業(yè)快速正向發(fā)展。

我國的《大氣污染物綜合排放標準》（GB 16297―1996 ）是世界上*嚴苛的大氣污染物排放標準，在此超低排放要求下，國內(nèi)濾料無論是產(chǎn)品創(chuàng)新還是性能參數(shù)的提高都引人矚目。《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）制定時，不僅考慮近年來我國大氣環(huán)保形勢對袋除塵濾料的新要求，而且兼顧了濾料加工技術(shù)和設(shè)備進步、濾料新產(chǎn)品的開發(fā)應(yīng)用等實際情況，規(guī)定了命名與分類、性能指標參數(shù)、測試方法等，反映了濾料的先進指標和性能，對袋除塵的應(yīng)用及大氣污染控制有積極意義。

《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）不僅兼容與涵蓋了美國、德國、日本國標中所提及的過濾性能測試方法的內(nèi)容，也兼容與涵蓋了 ISO 國際標準中提及的過濾性能與耐久性測試方法標準，還包括了一些上述國家及國際標準中未提及的濾料相關(guān)重要指標的測試方法。更為重要的是，該標準既是方法標準也是產(chǎn)品標準，這是國外標準所沒有的。該標準的實施不僅會規(guī)范我國的濾料市場、促進小企業(yè)技術(shù)進步、強化濾料產(chǎn)品質(zhì)量、提高濾料的應(yīng)用水平，而且有利于我國的濾料產(chǎn)品及企業(yè)快速進入國際市場，實現(xiàn)大規(guī)模出口創(chuàng)匯。

《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）包括濾料定義、術(shù)語、技術(shù)要求、檢測方法、檢驗規(guī)則、產(chǎn)品標志、包裝、運輸和貯運等內(nèi)容，可以為濾料的標準化生產(chǎn)與檢測、產(chǎn)品質(zhì)量的保證與提高，創(chuàng)造必要的條件，為監(jiān)管部門實施產(chǎn)品的檢驗提供依據(jù)，有利于用戶方便、正確地選用濾料，提高煙塵控制效果，促進我國煙塵控制技術(shù)的發(fā)展，并推動國產(chǎn)濾料產(chǎn)品在國內(nèi)外的銷售。該標準的制定與實施必將取得明顯的社會效益、環(huán)境效益和經(jīng)濟效益。

3、前國內(nèi)外相關(guān)標準分析

目前國外并無針對濾料指標判定其是否合格的產(chǎn)品標準，但德國、美國、日本有濾料過濾性能的測試方法標準。另外，《袋式除塵用濾料技術(shù)要求》 （T/CAEPI 21―2019）的起草單位之一也曾與德國、美國、日本、奧地利等國家共同起草制定了濾料過濾性能測試標準《 空氣質(zhì)量——可清灰濾料過濾性能測試》（ISO 11057―2011）和濾料耐久性測試方法標準《可清灰濾料性能衰變評價的測試方法》（ISO 16891―2016）[4]。由于《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）的濾料性能測試方法與這些國際標準、國外標準兼容，就為我國濾料產(chǎn)品進入國際市場提供了方便。

國內(nèi)相關(guān)的袋式除塵用濾料標準分別有國家標準和行業(yè)標準等，其中國家標準為《袋式除塵器技術(shù)要求》（GB/T 6719―2009），行業(yè)標準為《環(huán)境保護產(chǎn)品技術(shù)要求 袋式除塵器用濾料》（HJ/T 324―2006）、《環(huán)境保護產(chǎn)品技術(shù)要求袋式除塵器用覆膜濾料》（HJ/T 326―2006）等 [5、6]。這些標準都對袋式除塵器用濾料的分類、命名和部分技術(shù)要求等進行了規(guī)范，但有些關(guān)鍵的技術(shù)參數(shù)要求并未能包含在內(nèi)，如復(fù)合濾料的規(guī)范化命名、PTFE 濾料的特殊性、PM2.5 捕集效率、瞬時測試溫度下熱收縮率、濾料耐磨性能、濾料耐折性能、覆膜牢度、面層剝離強力、濾料材質(zhì)的檢測等。這些特性對袋式除塵器濾料的推廣和規(guī)范使用具有重要的作用，亟須納入標準中。另外，這些標準的發(fā)布實施時間較久，目前濾料技術(shù)和產(chǎn)品已有很大進步，有些指標需要進行修正?！洞匠龎m用濾料技術(shù)要求》（T/CAEPI 21―2019）的實施將全面、系統(tǒng)地規(guī)范袋式除塵器用濾料的技術(shù)要求。

4、主要技術(shù)內(nèi)容及說明

4.1 與現(xiàn)有標準的比較

《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）作為團體標準是首次起草，但實質(zhì)上是對 《環(huán)境保護產(chǎn)品技術(shù)要求袋式除塵器用濾料》（HJ/T 324―2006）的修訂，在制定過程中也綜合了《袋式除塵器技術(shù)要求》（GB/T 6719―2009） ，并考慮了行業(yè)技術(shù)與產(chǎn)品的*新進展和水平。

4.1.1 修訂參數(shù)

（1）機織布厚度相對偏差從 ±7% 提到 ±5%。近年來我國的紗線制造技術(shù)、機織布制造技術(shù)，以及所有的機織裝備都有了很大提高，經(jīng)東北大學(xué)濾料檢測中心對生產(chǎn)廠商的多年檢測，幾乎所有的生產(chǎn)商都能滿足修訂參數(shù)。

（2）非織造濾料的透氣度偏差率從 ±25% 提至±15%，織造濾料提高至 ±8%。近年來由于纖維梳理與鋪網(wǎng)設(shè)備水平的提高，產(chǎn)品鋪網(wǎng)均勻性越來越高，針刺密度精度越來越高，使得透氣度的控制越來越精準，通過對許多廠商濾料產(chǎn)品的多年檢測表明，產(chǎn)品參數(shù)基本滿足。

（3）濾料斷裂強力提高至 GB/T 6719―2009 的水平。在過去的十幾年中，纖維尤其高性能纖維的進步很快，纖維強力大大增強，所制造濾料的斷裂強力也越來越高。因此，《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）將濾料斷裂強力都提高至國標水平。

（4）針對濾料的過濾性能，根據(jù)多年來的測試數(shù)據(jù)，對其進行了修正。過濾效率從 99.9% 提高至99.99%，殘余阻力從 240Pa 調(diào)整至 300Pa。

4.1.2 新增參數(shù)

（1）純 PTFE 濾料斷裂強力 ：考慮到近年來在腐蝕性較強的場所應(yīng)用的純 PTFE 新型濾料，由于PTFE 斷裂強力較其他材料低，所以專門增加了對其強力的要求，經(jīng)向和緯向強力≥ 800N，經(jīng)向和緯向斷裂伸長率≤ 30%。

（2）新增對覆膜濾料過濾性能要求 ：由于覆膜濾料在過濾效率和阻力上有別于常規(guī)濾料，標準中將其單列，給出了潔凈濾料阻力系數(shù)、殘余阻力、動態(tài)捕集效率，分別為 80Pa、500Pa 和 99.995%。

（3）PM2.5 效率 ：由于社會及行業(yè)對 PM2.5 的日益關(guān)注，迫切要求增加對 PM2.5 顆粒物計重效率的考核，標準中增加了對該參數(shù)的要求。對未覆膜和覆膜濾料，分別為 99.5% 和 99.8%。

（4）耐磨性能 ：鑒于磨琢性粉塵捕集場合，以及覆膜濾料、玻纖濾料在耐磨上的弱點，為提高濾料質(zhì)量，特增加了濾料的耐磨性能要求，給定濾料耐磨后質(zhì)量損失率應(yīng)≤ 10%。

（5）耐折性能：鑒于玻璃纖維在柔韌度上的不足，針對玻璃纖維濾料增加了耐折性要求，對含有玻璃纖維的濾料耐折次數(shù)應(yīng)≥ 15 000 次、合成纖維濾料耐折次數(shù)應(yīng)≥ 100 000 次。

（6）覆膜牢度：覆膜牢度是業(yè)內(nèi)十分關(guān)心的參數(shù)，在深入研究、驗證相關(guān)測試方法的基礎(chǔ)上，增加了覆膜牢度的要求。對針刺氈或水刺氈類覆膜濾料，其覆膜牢度≥ 0.10MPa ；對無機纖維機織布覆膜濾料，其覆膜牢度≥ 0.08MPa。

（7）氈層剝離強度 ：針對玻璃纖維氈濾料的氈層易與基布分離的問題，對其增加了氈層剝離強度的要求，對玻璃纖維及其復(fù)合氈濾料應(yīng)測試其面層剝離強度。濾料在經(jīng)向和緯向迎塵側(cè)氈層與基布間的剝離強度≥ 25N。

（8）耐氧化性 ：近年來，業(yè)內(nèi)經(jīng)常發(fā)生濾料由于氧化而失效的案例，《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）增加了采用硝酸進行實驗，測試抗氧化性的指標。將樣品浸入質(zhì)量分數(shù)為 30% 的硝酸常溫溶液中保持 2h，樣品的斷裂強力保持率 ≥ 95%。

4.2 定義、命名與分類

《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）針對袋式除塵與濾料專業(yè)領(lǐng)域，定義了袋式除塵、濾料、織造濾料、非織造濾料、復(fù)合濾料、覆膜濾料、過濾風(fēng)速、壓力損失、入口粉塵濃度、出口粉塵濃度、全塵捕集效率、PM2.5 捕集效率、清灰、清灰周期、脈沖噴吹時間、除塵效率、殘余阻力、清灰阻力、粉塵剝離率、經(jīng)向定負荷伸長率、覆膜牢度、面層剝離強度等術(shù)語。

濾料按照原料材質(zhì)、加工方式、是否覆膜、耐溫能力等進行了分類，涵蓋了目前業(yè)內(nèi)的各種分類方式。根據(jù)目前行業(yè)對濾料型號的使用情況，濾料的名稱由濾料面層纖維材質(zhì)、基布材質(zhì)、加工方法和單位面積質(zhì)量等 4 部分代號組成，以“面層纖維材質(zhì)―基布材質(zhì)―加工方法―單位面積質(zhì)量”表示。對濾料的常用材質(zhì)類型及代號、加工方式、單位面積質(zhì)量表示方法等進行了規(guī)定。

《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）不僅包括了對普通單一纖維濾料的命名，而且針對市場常用的復(fù)合濾料，進行了規(guī)范化命名。對“纖維材質(zhì) 1+ 纖維材質(zhì) 2+ 纖維材質(zhì) 3/ 基布材質(zhì)”型復(fù)合濾料，可以用“M-20%P84+80%AR/GFE-NW-600”來表示20% 的 P84 與 80% 的芳綸纖維制作的面層、無堿玻璃纖維做基布、非織造結(jié)構(gòu)、克重 600g/m2、表面覆膜的濾料。針對單位面積質(zhì)量代號，用 550 表示克重550g/m2至 560g/m2之間的濾料。

例如，50%PPS 纖維 +50%PTFE 纖維面層、PTFE基布、浸漬處理的針刺氈濾料，命名示例如圖 1 所示。

4.3 性能參數(shù)

針對濾料的實際應(yīng)用，在實驗基礎(chǔ)上對其技術(shù)要求進行了規(guī)定。

4.3.1 濾料外觀

濾料表面、纖維與基布的結(jié)合狀態(tài)。

4.3.2 濾料形態(tài)特性相關(guān)

濾料的單位面積質(zhì)量、厚度、幅寬。對單位面積質(zhì)量、厚度、幅寬參數(shù)，由于使用場所和條件不同，其絕對數(shù)值會不同。但這些參數(shù)的偏差表征了制造過程中產(chǎn)品的質(zhì)量穩(wěn)定度，因此標準對此進行了嚴格規(guī)定。4.3.3 透氣度

透氣度是決定濾料初始阻力的參數(shù)，其偏差是表征濾料質(zhì)量穩(wěn)定性的重要參數(shù)。如某部位透氣度大，則該部分粉塵負荷大，在阻力過大時容易產(chǎn)生顆粒的穿透。標準對透氣度偏差進行了規(guī)定。

4.3.4 斷裂強力

表征濾料的機械強度，是保證濾料結(jié)實耐用、不破損、關(guān)系濾料壽命的重要參數(shù)，是濾料的核心指標，與纖維、克重、加工等參數(shù)相關(guān)。隨著袋除塵在現(xiàn)場應(yīng)用越來越廣，遇到的新問題越來越多，對濾料強力提出了更高要求，使其與 GB/T 6719―2009 保持一致，對純 PTFE 濾料斷裂強力進行了單獨規(guī)定。

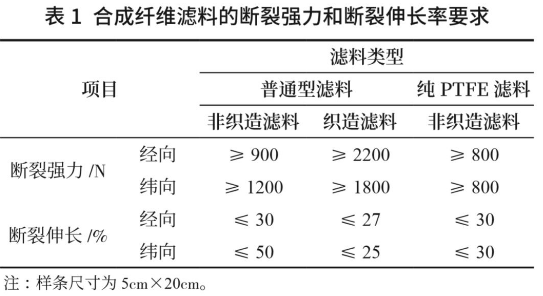

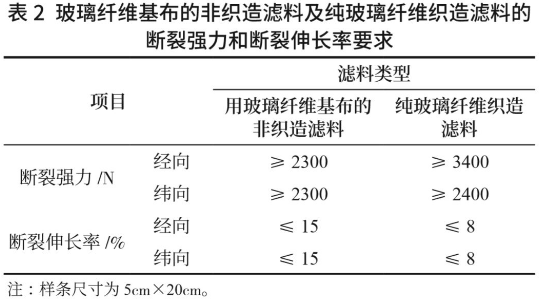

合成纖維濾料的斷裂強力和斷裂伸長率要求見表 1，玻璃纖維基布的非織造濾料及純玻璃纖維織造濾料的斷裂強力和斷裂伸長率要求見表 2。

4.3.5 過濾性能參數(shù)及測試方法修訂

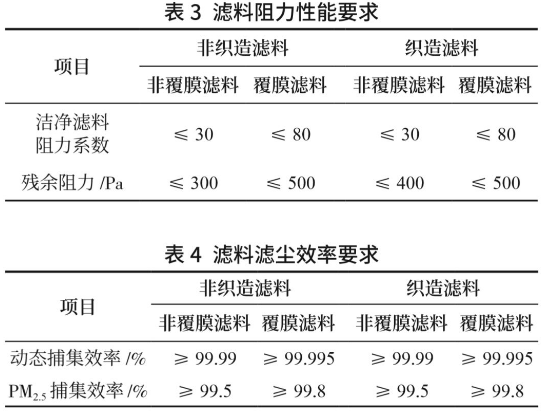

通過對袋除塵技術(shù)中過濾材料使用過程及原理的研究，對濾料中表征其過濾性能的方法和參數(shù)也更加明確。根據(jù)濾袋使用原理，并參考相應(yīng)的國家標準、國際標準，對過濾性能檢測裝置進行了設(shè)計，對測試方法進行了規(guī)定，盡可能模擬了濾料在現(xiàn)場從潔凈狀態(tài)至穩(wěn)定狀態(tài)的全過程應(yīng)用。對覆膜濾料的阻力性能、過濾效率參數(shù)進行了規(guī)定。此外，為迎合當(dāng)前的大氣環(huán)保形勢，還增加了濾料 PM2.5 捕集效率的要求。濾料阻力性能要求見表 3、濾塵效率要求見表 4。

4.3.6 耐溫性能

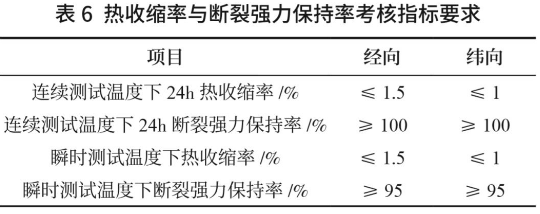

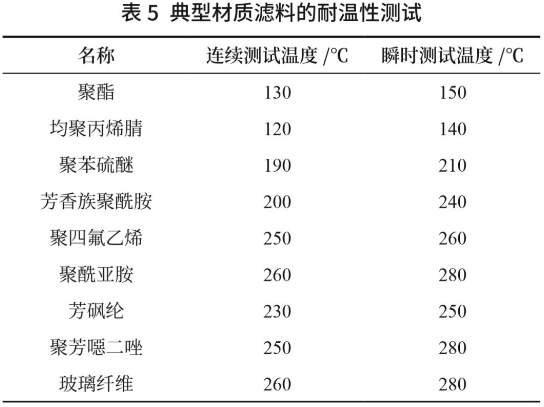

考慮*終用戶現(xiàn)場實際應(yīng)用濾料的情況，以及濾料制造企業(yè)對其性能的檢測的方便，新規(guī)定了濾料的連續(xù)測試溫度和瞬時測試溫度見表 5，連續(xù)測試溫度和瞬時測試溫度下經(jīng)向、緯向斷裂強力保持率、熱收縮率的值見表 6。

4.3.7 耐磨性能

濾料在使用中受到含塵氣流的磨琢，其表面纖維，尤其表層覆膜會被磨蝕。為評價濾料的抗磨琢性能，規(guī)定了濾料的耐磨性及測試方法。耐磨性能按《紡織品 馬丁代爾法織物耐磨性的測定 第*部分 ：馬丁代爾耐磨實驗儀》（GB/T 21196.1―2017）的規(guī)定檢測。濾料在加壓 100cN 條件下，采用外徑 50mm、寬度13mm 的 100#剛玉砂輪或碳化硅砂輪，磨 10 000 轉(zhuǎn)后，測試受磨面積的質(zhì)量損失率應(yīng)≤ 10%。

4.3.8 耐折性能

針對玻璃纖維等無機濾料，其彎折疲勞需要考慮?！洞匠龎m用濾料技術(shù)要求》（T/CAEPI 21―2019）規(guī)定了濾料的耐折性能，耐折性能按《紙和紙板耐折度的測定》（GB/T 457―2018）的規(guī)定檢測。濾料在14.72N 的張力條件下，每分鐘完全擺動 175±10 次且擺動至與垂直線成 135°±2° 位置進行實驗。含有玻璃纖維的濾料耐折次數(shù)應(yīng)≥ 15 000 次，合成纖維濾料耐折次數(shù)應(yīng)≥ 100 000 次。

4.3.9 覆膜牢度

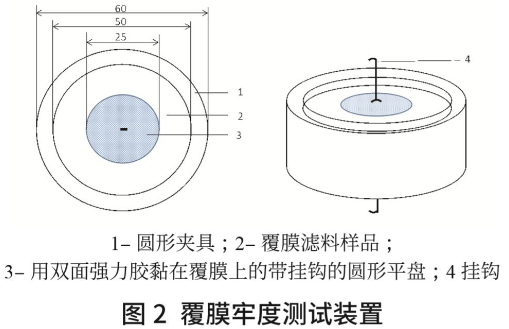

覆膜濾料出現(xiàn)后，有關(guān)覆膜牢度的問題一直是技術(shù)難題，尤其是近年來在現(xiàn)場使用中覆膜脫落、剝離的案例越來越多。為提高覆膜濾料的質(zhì)量，規(guī)定覆膜濾料覆膜牢度的要求及檢測方法勢在必行。東北大學(xué)研究出可靠、準確的測定覆膜牢度的方法，覆膜牢度測試裝置如圖 2 所示。

測試時，在覆膜濾料樣品的不同部位，隨機剪取直徑為 60mm 的圓形樣品 5 塊 ；把樣品夾持在帶有下掛鉤的圓形夾具中，膜面向上，夾具內(nèi)徑 50mm ；剪取直徑為 25mm 的圓形強力雙面膠帶，下面黏附在濾料樣品的覆膜面的中心部位，上面黏附在帶有掛鉤的平面端子上，壓緊黏牢 ；將夾具的上掛鉤和下掛鉤分別固定在強力機的兩端，啟動強力機，記錄雙面膠與濾料分離時的強力數(shù)值（N），并除以受力的內(nèi)徑25mm 樣品面積，即為該樣品的覆膜牢度（MPa）。

4.3.10 濾料面層剝離強度

針對玻璃纖維復(fù)合氈濾料，由于玻璃纖維光滑且柔性差、與基布抱合能力較差，若制造水平欠佳，在現(xiàn)場使用時會出現(xiàn)面層與基布相分離的現(xiàn)象，導(dǎo)致濾料過早失效。為保證玻璃纖維針刺氈的質(zhì)量，標準規(guī)定了濾料面層剝離強度的要求和檢測方法。化學(xué)纖維氈的面層剝離強度遠大于玻璃纖維針刺氈，通常能夠滿足要求。

測試時把濾料沿經(jīng)向裁剪 200mm×50mm（經(jīng)向 × 緯向）5 個樣條，在窄邊處把面層與基布撕開30mm，并把撕開的兩端夾持在強力機的兩個夾具上，啟動強力機開始拉伸，當(dāng)濾料面層被新拉伸撕開 10mm 時停止，記錄拉伸強力。取 5 條樣品拉伸強力的平均值作為濾料經(jīng)向剝離強度。沿濾料緯向裁剪200mm×50mm（緯向 × 經(jīng)向）5 個樣條，按上述方法測試濾料的緯向剝離強度。

4.3.11 濾料專項要求

針對濾料在一些特殊環(huán)境下使用的情況進行了特殊規(guī)定。例如，針對具有燃爆危險粉塵的收集，規(guī)定了濾料的抗靜電特性和阻燃特性 ；針對具有酸性、堿性、氧化性場所使用的濾料，規(guī)定了其耐酸、耐堿和耐氧化性 ；對可能有潮濕、油污的場所，規(guī)定了其疏水和疏油特性。濾料的抗靜電特性、耐酸、耐堿和疏油、疏水性能參考并引用了 GB/T 6719―2009。

近年來，氧化致使濾料失效的案例越來越多，現(xiàn)場和濾料加工企業(yè)都提出了對濾料抗氧化性的測試，《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）中增加了使用質(zhì)量分數(shù)為 30% 的硝酸常溫溶液，保持2h 后，測試濾料的斷裂強力保持率的測試方法，在實驗基礎(chǔ)上提出了強力保持率≥ 95% 的指標。

阻燃特性在參考 GB/T 6719―2009 的基礎(chǔ)上，考慮材料本身應(yīng)該具有阻燃性能，規(guī)定了材料的極限氧指數(shù)。規(guī)定具有阻燃功能的濾料應(yīng)滿足阻燃性能要求，極限氧指數(shù)應(yīng)≥ 28%。濾料在火焰中不應(yīng)產(chǎn)生火焰，離開火焰，陰燃自行熄滅時間應(yīng)≤ 10s，損毀長度應(yīng)＜ 100mm。對食品及醫(yī)藥生產(chǎn)工藝中使用的粉體收集的濾料材料本身應(yīng)阻燃，不得采用阻燃劑后處理方式。

4.3.12 濾料材質(zhì)

針對目前國內(nèi)市場欠規(guī)范，*終用戶和濾袋供應(yīng)商都非常關(guān)注的濾料材質(zhì)問題，《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）規(guī)定了鑒別測試方法，采用《紅外光譜定性分析技術(shù)通則》（GB/T 32199―2015）和《塑料 差示掃描量熱法（DSC）第 3 部分 ：熔融和結(jié)晶溫度及熱焓的測定》（GB/T 19466.3―2004）標準規(guī)定的方法進行檢測。

針對市場關(guān)注的纖維直徑，規(guī)定了采用電鏡測試直徑的方法，用電鏡測試，測試纖維數(shù)量不少于 100根，取平均值，計算其 CV 值和相對偏差。

《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）作為產(chǎn)品標準，基于行業(yè)標準 HJ/T 324―2006 和國家標準 GB/T 6719―2009，同時也兼容了國際標準ISO 11057―2011 和 ISO 16891―2016，并增加了復(fù)合濾料的規(guī)范化命名、PTFE 濾料的特殊性、PM2.5 捕集效率、瞬時測試溫度下熱收縮率、濾料耐磨性能、濾料耐折性能、覆膜牢度、面層剝離強力、濾料材質(zhì)等要求。

《袋式除塵用濾料技術(shù)要求》（T/CAEPI 21―2019）為首次針對袋式除塵器用濾料技術(shù)要求制定的團體標準，不僅考慮了當(dāng)前燃煤煙氣、水泥窯爐、鋼鐵冶金、垃圾焚燒等諸多領(lǐng)域的應(yīng)用需求，以及在現(xiàn)場使用中容易出現(xiàn)的問題，而且體現(xiàn)了濾料產(chǎn)品十多年來技術(shù)設(shè)備的進步與發(fā)展，對濾料產(chǎn)品質(zhì)量的提升和市場規(guī)范、企業(yè)進步均有較大的引領(lǐng)作用。
